IsoCam 5.0 - se ytterligere informasjon hos Bungard HER.
Vi har gleden av å presentere Bungard's første 64-bit IsoCam. Takket være oppdatert driver-software for hardware dongelen, fungerer Isocam med Windows 64-bit uten problemer. I tillegg er sikkerheten forbedret ved at hardware donglene ikke kan fjernes mens programmet kjører. Vi anbefaler alle våre CCD-kunder å nedlaste og installere gjeldende versjon av IsoCam 5.0.
Vi har gleden av å presentere Bungard's første 64-bit IsoCam. Takket være oppdatert driver-software for hardware dongelen, fungerer Isocam med Windows 64-bit uten problemer. I tillegg er sikkerheten forbedret ved at hardware donglene ikke kan fjernes mens programmet kjører. Vi anbefaler alle våre CCD-kunder å nedlaste og installere gjeldende versjon av IsoCam 5.0.
IsoCam 5.0 gratis demo nedlastning HER (det vil bli lastet ned en ZIP-fil til din maskin)
Din situasjon:
Du har designet et PCB ved hjelp av ditt CAD-program og ønsker så å lage en prototype eller liten serie ved hjelp av etsing eller isolasjonsfresing.
Spørsmålene:
- Hvordan sjekker du og retter opp dine bore-, frese- og plotte-data, dimensjonene og registrering av lag?
- Ønsker du å lage din prototype ved hjelp av isolasjonsfresing?
Svarene:

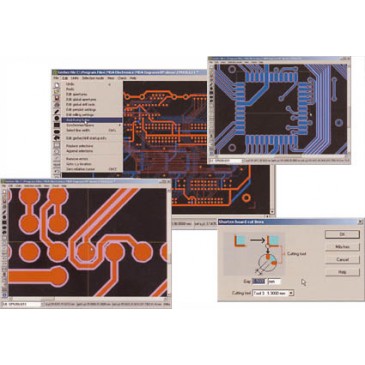

- IsoCAM leser Gerber-, HP/GL, og bore filene dine. Programmet gir deg editeringsmuligheter som "shift", "mirror", "copy", "paste", "delete" og mer på enkelte vektorer, grupper elementer eller hele lag.
- IsoCAM kan konvertere data over til de ovenfornevnte formatene.
Windows Postscript output allows making film artworks. - IsoCAM kommer med en isolasjonsfres-konverter med muligheter til å bruke to forskjellige verktøy samtidig for å lage områder uten kobber på PCB.
- "Aperture table" og "tool rack" kan bli editert, lagret og skrevet ut. En konverter leser "aperture" informasjon fra de fleste CAD-program.
ISOCAM PRO
En annen og mer sofistikert CAM pakke er tilgjengelig. Dette burde bli ditt favorittvalg hvis du:
- trenger mer enn en isolasjonsfreser eller
- ønsker å lage frontpaneler eller frese ut PCB'er (cut-out routing) eller
- ønsker å forberede board data for eksterne kunder eller
- trenger data uplink til PCB-sub-contractors eller
- trenger å preparere data for både cnc maskiner og fotoplotter samtidig.
Oversikt:
IsoCAM © og IsoCAM Pro © har en mengde funksjoner og spesialiteter. I tabellen under finner du de viktigste.
| IsoCAM© | Standard: | Pro: |
| Gerber input / output (standard/extended) | YES | YES |
| HPGL input / output | YES | YES |
| Excellon output for milling data | NO | YES |
| DXF input / output | NO | YES |
| Bitmap input | NO | YES |
| Drill input / output | YES | YES |
| G-code output | YES | YES |
| ARC optimize | NO | YES |
| Scaling | NO | YES |
| Scale / auto-rotate bitmap | NO | YES |
| Auto detect drill holes in bitmap | NO | YES |
| Save Job file | YES | YES |
| Create milling data | YES | YES |
| Create milling data using two tools | YES | YES |
| Create milling data for selected object | NO | YES |
| Undo/Redo | YES | YES |
| Max. number of layers | 32 | 64 |
| Units: Mils / mm / Inch / HPGL | YES | YES |
| Design rules checker | YES | YES |
| Show milling direction | NO | YES |
| Change milling direction | NO | YES |
| Change starting point of milling chain | NO | YES |
| Select whole milling chain | NO | YES |
| Create solder mask | NO | YES |
| Snap to nearest endpoint | YES | YES |
| Auto synchronize layers | YES | YES |
| Add fixing holes | YES | YES |
| Create rub outs | YES | YES |
| Create board cuts | YES | YES |
| Mirror-function | YES | YES |
| Powerfill zoom function | YES | YES |
| Add objects | YES | YES |
| Select complete net | NO | YES |
