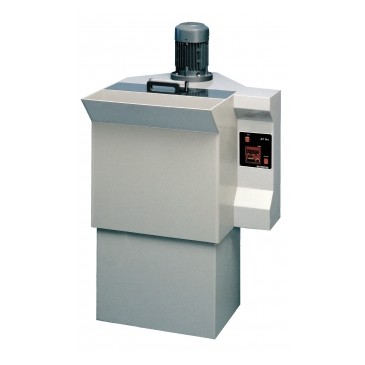

Sprayetsemaskin Jet 34d

Sprayetser for 1-sidig etsning
BUN-90500

Pris: Kontakt oss for pris
  • Pinterest

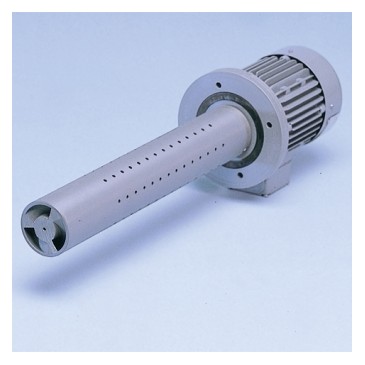

En meget effektiv og rimelig etsemaskin. En kraftig motor tilkoblet et "pumpesugerør" pumper etsevæsken opp fra nedre del av etsetanken og slynger denne mot printkortet med stor kraft. Det blir derfor både en kjemisk og mekanisk påvirkning av kortet. Når etsevæsken er varm og ren etses 35µ Cu fra ca. 90 sekunder. Etsekvaliteten med frisk væske er også meget god og det er mulig å ha en oppløsning på 0,1 mm.

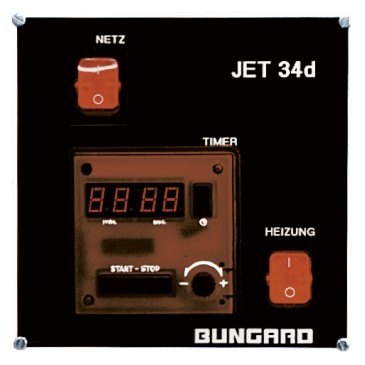

Maskinen er utstyrt med et kraftig varmeelement som sørger for rask oppvarming av etsevæsken. Etsetiden innstilles med en digital timer med en nøyaktighet på 1. sekund.

Printkortene festes til en spesiell printholder som plasseres langs veggen i etsetanken. Det kan bare etses en side om gangen. Det er laget en printholder i titan for etsning av todsidig print. Denne kan settes ned i maskinen begge veier. Det kan imidlertid være vanskelig å få jevn etsning på begge sider siden etsevæsken vil kunne påvirke baksiden.

I fronten sitter skylletanken som kan ha stående eller rennende vann. Etter etsning trekkes hele printholderen ut av etsetanken og settes i skylletanken. Det er få bevegelige deler og "pumpesugerøret" er så grovt at maskinen må sies å være vedlikeholdsfri. En nettingplate sørger for at printkortene ikke kan falle ned i etsevæsken. Maskinen er utformet slik at den om ønskelig kan plasseres i et hjørne.

Spesifikasjoner

Mål (b, d):
B=640mm, d=700mm
Arbeidshøyde:
850 mm
Maks kortstørrelse:
300 x 400 mm
Volum etsemiddel:
16 l
Tilkobling:
230 V / 50 Hz 1,5 kW

PDF Download (Etsemaskin_Jet34d.pdf, 353 Kb) [Last ned]

BUN-690510
Kontakt oss for pris
Holder for etsning på 2-sider
