Renhetstesting har i mer enn 40 år vært anerkjent som en viktig del av kvalitetsikring og verktøy for prosesskontroll innen produksjon av kretskort, komponenter og sammenstillinger.
Kontaminometrene brukes til å måle mengden av ioniske rester (ionic contamination), vanligvis referert til som renhetsnivå, i henhold til IPC/ANSI-J-STD001, UK DEF-STD og andre internationale spesifikasjoner. Instrumentene blir også kalt ROSE (Resistivity Of Solvent Extracted) eller SEC (Solvent Extract Conductivity) testere.

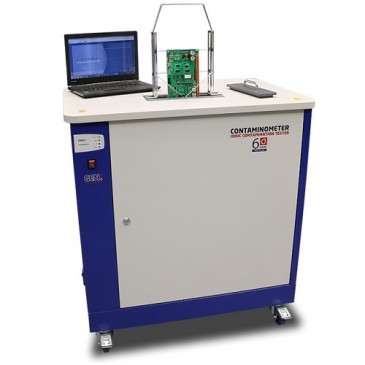

KONTAMINOMETERNE fra Gen3 Systems kommer i 5 forskjellige modeller og 5 forskjellige tankstørrelser. Når man velger et test system så er det viktig å bruke den minst mulige tankstørrelsen for kretskortet under test.
Nøkkelfunksjoner:
- Komplett testsyklus i løpet av bare 3 minutter
- Tankvolumet er resirkulert 6 ganger hvert minutt (CM33L+ opp til 240 liter pr. minutt)
- Unik og solid gull målecelle, ballistisk forsterker gir presisjon på <0.005μS/cm
- Unik CURVE-FITTING analyse algoritme (Merit of Fit)
- Full regenerering på < 6 minutter
- Jevn og boblefri sirkulasjon til enhver tid
- Nøyaktige målinger selv når forholdet mellom testvæske og averflate areal under test er stor
- Automatisk temperatur kompensering
- Måler i samsvar med alle internationale og MIL spesifikasjoner (gamle og nye)
- Alle CM+ systemene er målt Gauge R&R (Repeatability and Reliability) på ≈ 2%
- CM+ serien gir langt bedre nøyaktighet, følsomhet, linearitet, presisjon og repeterbarhet
| Varenr.: | Tank 1 størrelse: | Maksimum PCB størrelse: |
| CM 11+ | 250 x 300 x 36 mm (2.7 liter) | N/A |
| CM 22+ | 250 x 350 x 60 mm (5.25 liter) | 225 x 330 x 33 mm |
| CM 33+ | 500 x 350 x 60 mm (10.5 liter) | 325 x 480 x 33 mm |
| CM 33L+ | 610 x 610 x 90 mm (33.5 liter) | 585 x 590 x 63 mm |
| CM 60 | 500 x 350 x 60 mm (10.5 liter) | N/A |
| CM BBT | 610 x 610 x 18 mm (14.27 liter) | 645 x 645 x 7 mm |
